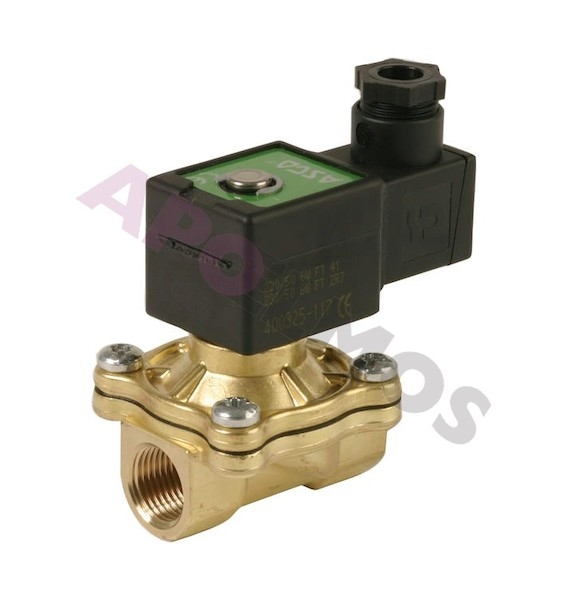

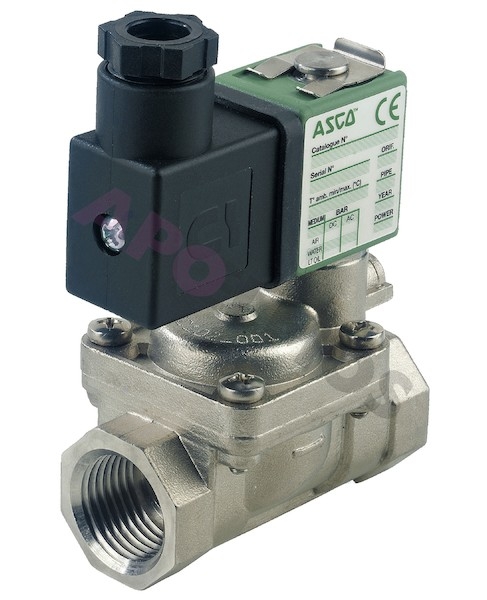

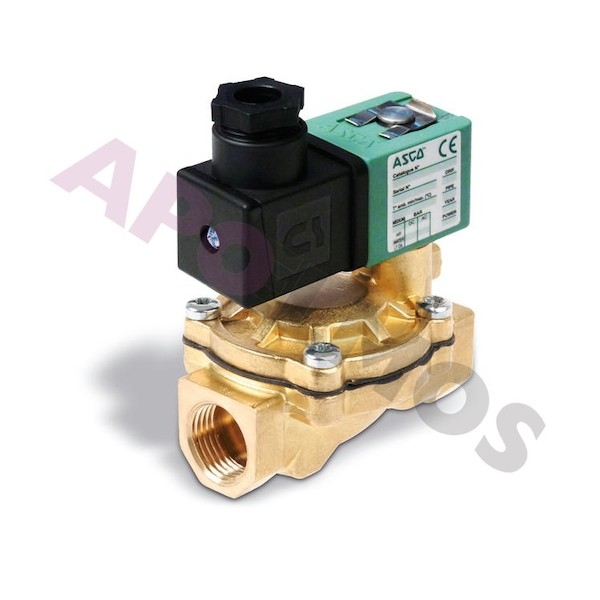

Série 238 - Ventily 2/2 NO, NC nepřímo ovládané

• Diferenční tlak:0,3 až 16 bar; 0 až 10 bar; 0,35 až 12 bar
• Koeficient průtoku Kv:2,4 až 34 m3/hod; 2,1 až 10 m3/hod; 2,5 až 12 m3/hod
• Materiál:tělo mosaz nebo nerezová ocel
• Médium:voda, vzduch, olej, plyny
• Provedení/napájení:NC, NO/ 24, 48 V DC; 24, 48, 115, 230 V AC
• Připojení:G 3/8 - G 1; G 3/8 - G 2
• Světlost:12 až 45 mm; 13,5 až 24 mm; 12,5 až 25 mm
• Teplota média:- 25°C až 85 °C; - 10°C až 85 °C; 0°C až 130 °C

Nepřímo ovládané elektromagnetické ventily jsou ventily, u kterých není membrána napřímo spojená s jádrem ale otevírá pouze přepouštecí kanál, který uvolní tlak nad membránou. Pro správnou funkci ventilu je zapotřebí minimálního tlakového rozdílu (0,3 - 0,7 Bar). Konstrukce se zavěšenou membránou umožňuje ventilům série 238 fungovat i při nulovém tlakovém rozdílu.

• 238-V317-01017GB.pdf
• 238-V316-00041GB.pdf
• 238-V311-00039GB.pdf
