MTC 8 - Termočlánek tyčový s kovovou jímkou nebo do jímky; průměr 14 mm, materiál 1.4841
- Cena:od 1 335 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
- :MTC 8 s kovovou jímkou 14 mm
MTC 8J plášťové do jímky
MTC 8V s kovovou jímkou 14 mm a měřící vložkou
MTC 8VR s kovovou redukovanou jímkou 14 mm a měřící vložkou - Jmenovitá délka L:250 až 2000mm; provedení do jímky maximálně 10 000 mm
- Krytí:IP 54
- Materiál jímky:nerez ocel 1.4841 (17255), průměr 14 x 2 mm,
- Provedení:jednoduchý nebo dvojitý termočlánek J, K nebo N, izolace párů keramickými korálky
měřící vložka z plášťového termočlánku průměr 3; 4,5; 6 mm typ K, N, J, L - Rozsah měření:dle typu termočlánku : 1100°C pro K a N, 750 °C pro J a L
- Tlak:tlaková odolnost 16 bar

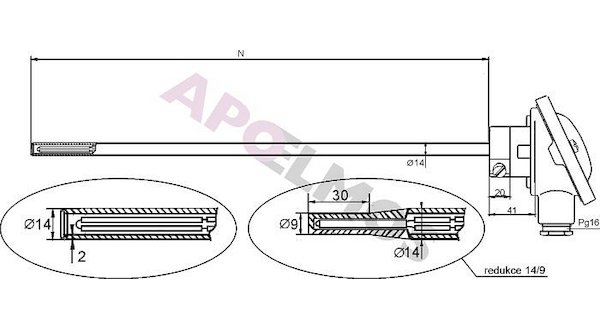

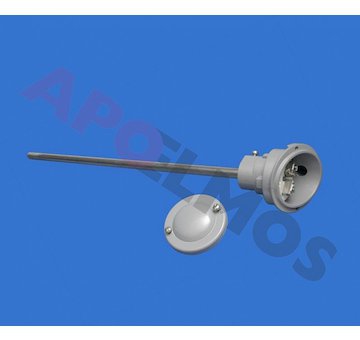

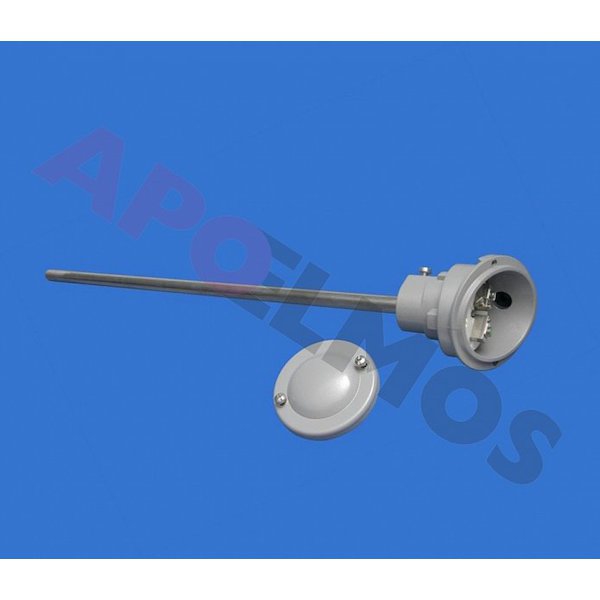

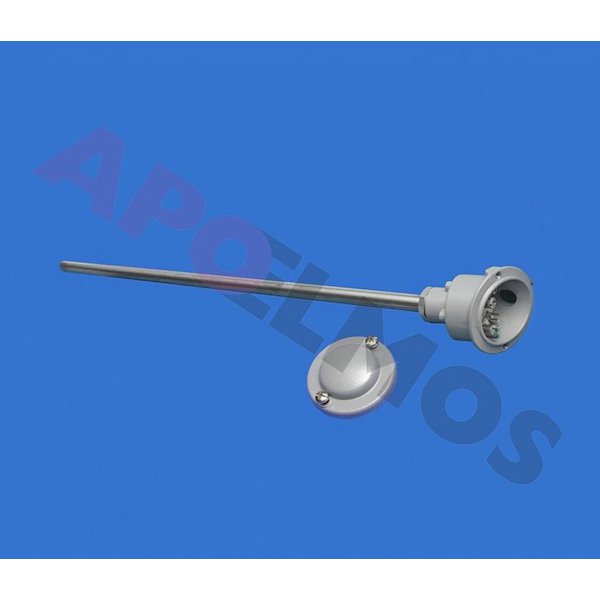

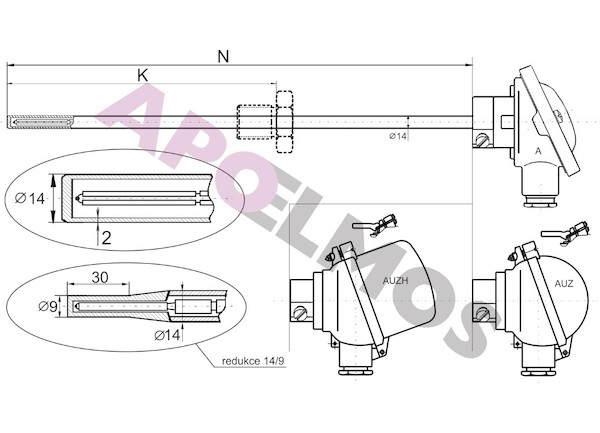

MTC 8 - termočlánek tyčový s kovovou jímkou 14 mm
- termočlánek s kovovou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů ( Fe-CuNi, NiCr-Ni ) s průměrem větví 1,38 nebo 1,0 mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku do hlavice musí být použita hlavice typu "AUZH". Termočlánkový pár je pak stále zakončen ve svorkovnici, z níž je realizováno propojení příslušným typem kompenzačního vedení s převodníkem instalovaným ve zvýšeném víčku hlavice. Převodníky lze aplikovat pouze na jednoduché články.

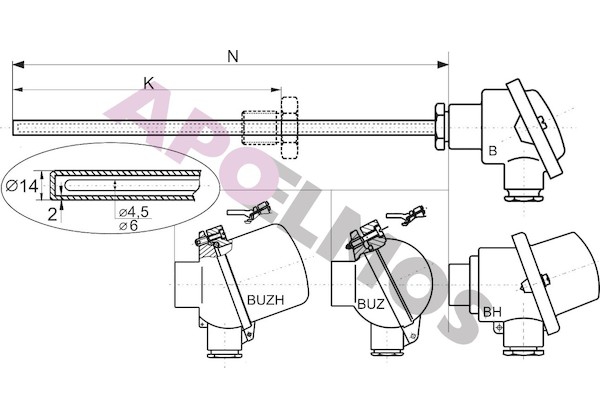

MTC 8V - termočlánek tyčový s kovovou jímkou 14 mm a měřící vložkou
- termočlánek s kovovou jímkou, jednoduchý nebo dvojitý, s měřící termočlánkovou vložkou průměru 6 mm nebo 4.5 mm ( typy Fe-CuNi, NiCr-Ni, NiCrSi-NiSi ) v provedení s izolovaným měřícím bodem. Termočlánková měřící vložka je ukončena ve standartní hlavici typu "B" čtyřpólovou svorkovnicí umožňující napojení příslušného kompenzačního vedení.

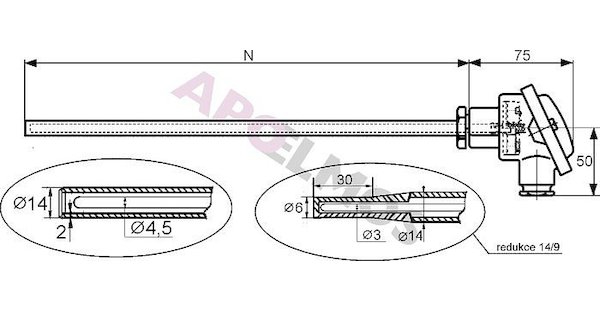

MTC 8VR - termočlánek tyčový s redukovanou kovovou jímkou 14 mm a měřící vložkou
- termočlánek s redukovanou kovovou jímkou, jednoduchý nebo dvojitý s měřící termočlánkovou vložkou průměru 3 mm ( typy Fe-CuNi, NiCr-Ni, NiCrSi-NiSi ) v provedení s izolovaným měřícím bodem. Termočlánková měřící vložka je ukončena ve standartní hlavici typu "B" čtyřpólovou svorkovnicí umožňující napojení příslušného kompenzačního vedení.
Výstupním signálem snímačů je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku je keramická část svorkovnice měřící vložky nahrazena převodníkem. Není tedy třeba měnit typ použité hlavice. Převodníky lze aplikovat pouze na jednoduché články.

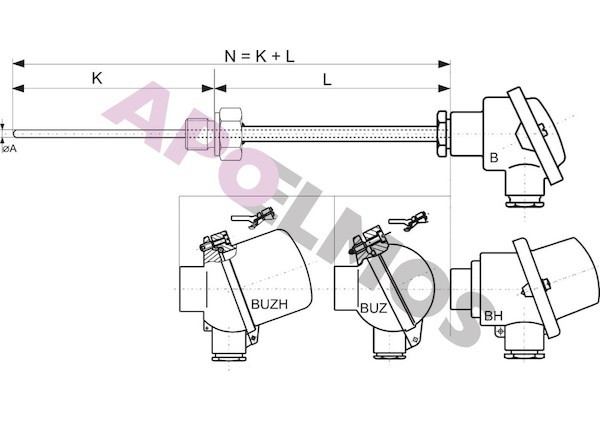

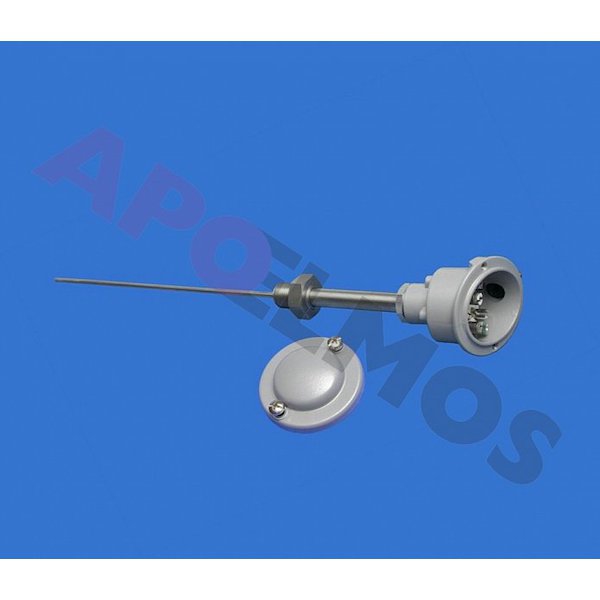

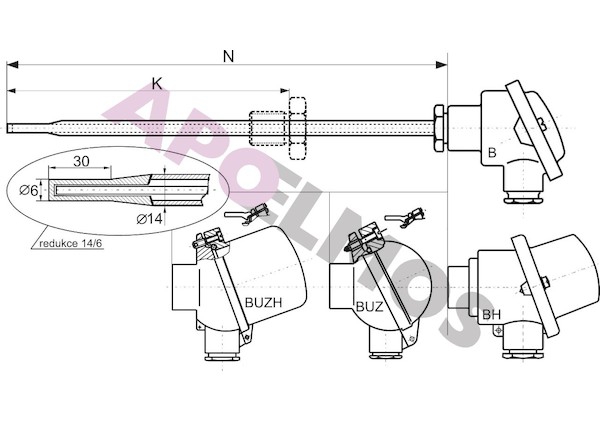

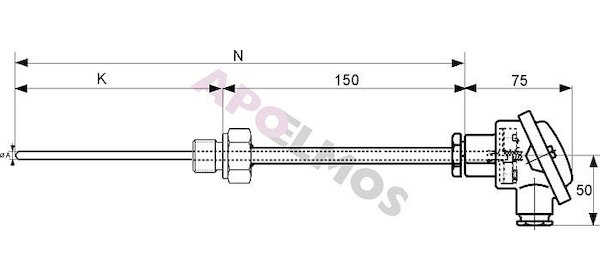

MTC 8J - termočlánek plášťový do jímky
- plášťový termočlánek do jímky, jednoduchý nebo dvojitý, s měřící termočlánkovou vložkou průměru 6 mm, 4.5 mm nebo 3 mm ( typy Fe-CuNi, NiCr-Ni, NiCrSi-NiSi ) v provedení s izolovaným nebo s pláštěm spojeným ( tzv. uzeměným ) měřícím bodem. Vzhledem ke svému určení není článek těsněný ze strany procesního připojení. ( možný průchod plynů nástavkem do hlavice v případě, že není použita odpovídající jímka ). Termočlánková měřící vložka je ukončena ve standartní hlavici typu "B" čtyřpólovou svorkovnicí umožňující napojení příslušného kompenzačního vedení. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku je keramická část svorkovnice měřící vložky nahrazena převodníkem. Není tedy třeba měnit typ použité hlavice. Převodníky lze aplikovat pouze na jednoduché články.
