MTC 6 - Termočlánek s jednoduchou keramickou jímkou 9 a 15 mm
- Cena:od 1 314 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
- :MTC 6, MTC 6A s jednoduchou keramickou jímkou 15 mm K710 Alsint
MTC 6L, MTC 6LA s jednoduchou keramickou jímkou 15 mm Luxal 203
MTC 6M, MTC 6MA s jednoduchou keramickou jímkou 9 mm K710 Alsint
MTC 6S se safírovou jímkou - Jmenovitá délka L:500, 600, 800, 1 000, 1 200, 1 600, 2 000 mm
- Krytí:IP 54
- Ochranná trubka:dle provedení - trubka 15 / 10 mm, trubka 9 / 6 mm; přídržná trubka 22 mm, 14 mm
- Provedení:jednoduchý nebo dvojitý termočlánek J nebo K, izolace párů keramickými korálky
u provedení A - armatura bez termočlánkového páru z drahých kovů
u safírového provedení armatura bez termočlánkového páru z drahých kovů - Rozsah měření:jímka - maximální pracovní teplota 1700 °C
dle typu termočlánku : 1200°C pro K, 750 °C pro J
monokrystalický safír - maximální pracovní teplota 1900 °C v inertním prostředí

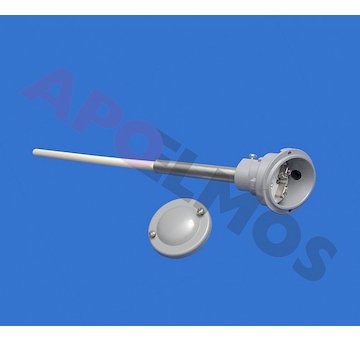

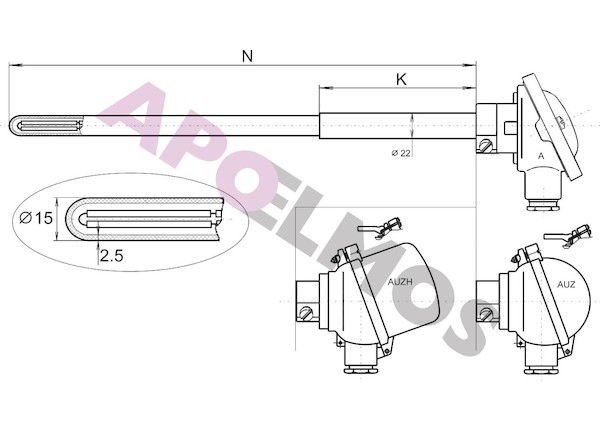

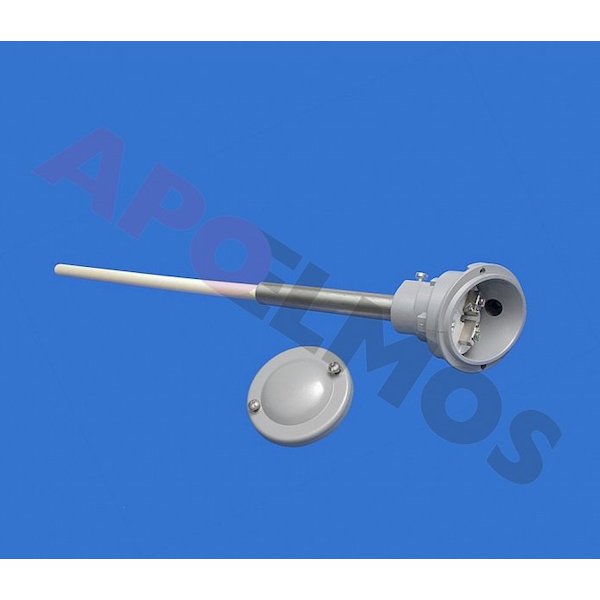

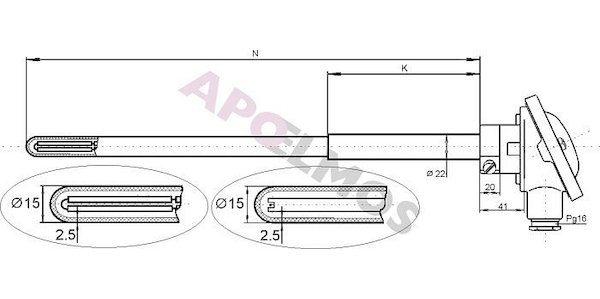

MTC 6 - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů ( Fe-CuNi, NiCr-Ni ) s průměrem větví 1,0 nebo 1,38 mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
MTC 6A - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
MTC 6L - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů ( Fe-CuNi, NiCr-Ni ) s průměrem větví 1,0 nebo 1,38 mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
MTC 6LA - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
Výstupním signálem snímačů je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku do hlavice musí být použita hlavice typu "AUZH". Termočlánkový pár je pak stále zakončen ve svorkovnici, z níž je realizováno propojení příslušným typem kompenzačního vedení s převodníkem instalovaným ve zvýšeném víčku hlavice. Převodníky lze aplikovat pouze na jednoduché články.

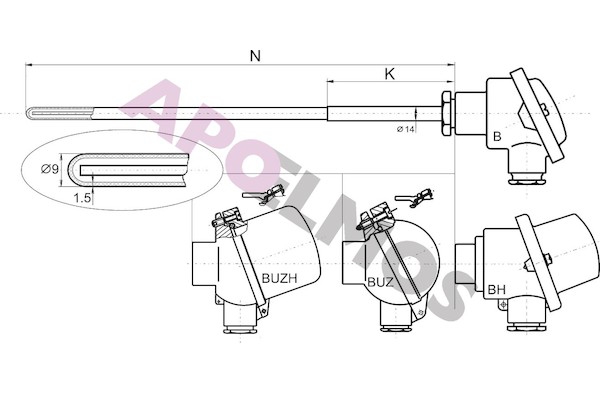

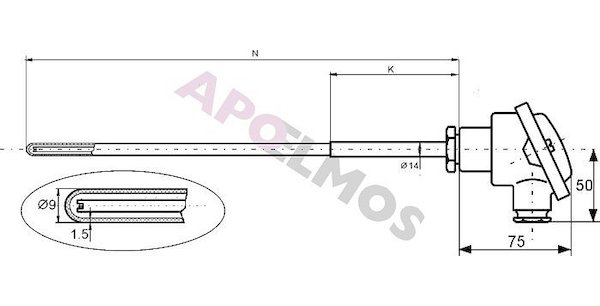

MTC 6M - termočlánek s jednoduchou keramickou jímkou 9 mm
- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřící termočlánkovou vložkou o průměru 4,5mm ( typy Fe-CuNi, NiCr-Ni, NiCrSi-NiSi ). Termočlánková měřící vložka je ukončena ve standartní hlavici typu "B" čtyřpólovou svorkovnicí umožňující napojení příslušného kompenzačního vedení.
Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku je keramická část svorkovnice měřící vložky nahrazena převodníkem. Není tedy třeba měnit typ použité hlavice. Převodníky lze aplikovat pouze na jednoduché články.
MTC 6MA - termočlánek s jednoduchou keramickou jímkou 9 mm
- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "B" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584.

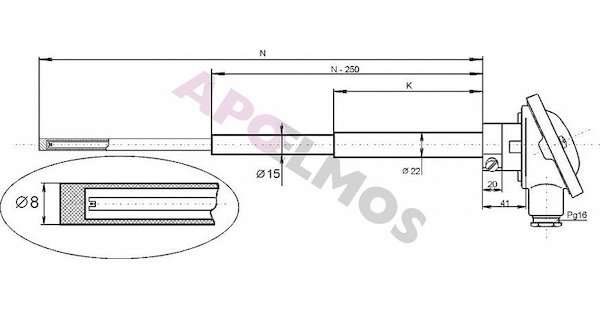

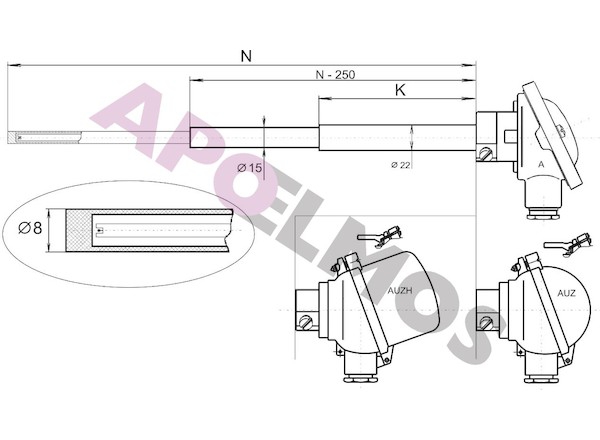

MTC 6S - termočlánek se safírovou jímkou 8 mm
- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku do hlavice musí být použita hlavice typu "AUZH". Termočlánkový pár je pak stále zakončen ve svorkovnici, z níž je realizováno propojení příslušným typem kompenzačního vedení s převodníkem instalovaným ve zvýšeném víčku hlavice. Převodníky lze aplikovat pouze na jednoduché články.
