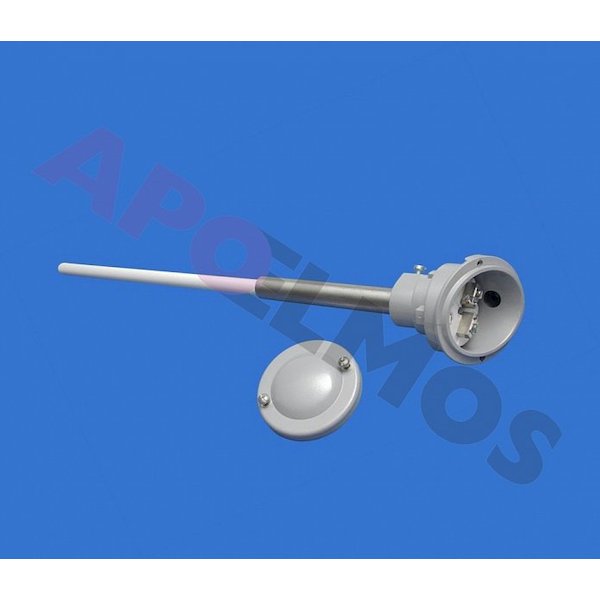

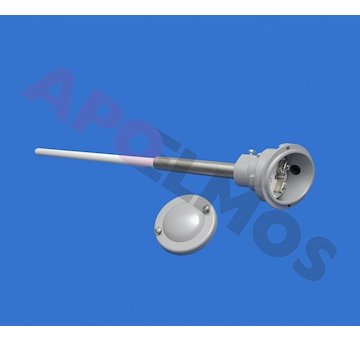

MTC 5 - Termočlánek s jednoduchou keramickou jímkou 9 a 15 mm
- Cena:od 1 267 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
- :MTC 5, MTC 5A s jednoduchou keramickou jímkou 15 mm K610 Pythagoras
MTC 5L, MTC 5LA s jednoduchou keramickou jímkou 15 mm Lunit 73
MTC 5M, MTC 5MA s jednoduchou keramickou jímkou 9 mm K610 Pythagoras - Jmenovitá délka L:500, 600, 800, 1 000, 1 200, 1 600, 2 000 mm
- Krytí:IP 54
- Ochranná trubka:dle provedení - trubka 15 / 11 mm, trubka 9 / 6 mm; přídržná trubka 22 mm, 14 mm
- Provedení:jednoduchý nebo dvojitý termočlánek typu J nebo K, popř. jiné
izolace párů keramickými korálky
u provedení A - armatura bez termočlánkového páru z drahých kovů, kapilára - Rozsah měření:jímka - maximální pracovní teplota 1500 °C
dle typu termočlánku : 1200°C pro K, 750 °C pro J

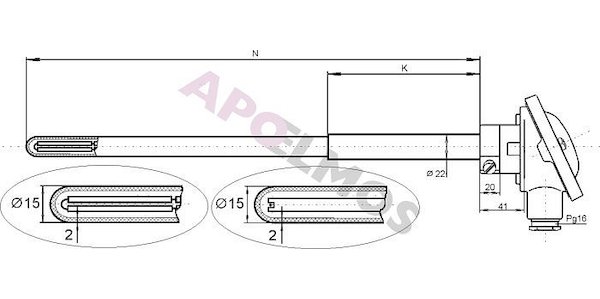

MTC 5 - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů ( Fe-CuNi, NiCr-Ni ) s průměrem větví 1,0 nebo 1,38 mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
MTC 5A - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
MTC 5L - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů ( Fe-CuNi, NiCr-Ni ) s průměrem větví 1,0 nebo 1,38 mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
MTC 5LA - termočlánek s jednoduchou keramickou jímkou 15 mm
- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.
Výstupním signálem uvedených snímačů je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku do hlavice musí být použita hlavice typu "AUZH". Termočlánkový pár je pak stále zakončen ve svorkovnici, z níž je realizováno propojení příslušným typem kompenzačního vedení s převodníkem instalovaným ve zvýšeném víčku hlavice. Převodníky lze aplikovat pouze na jednoduché články.

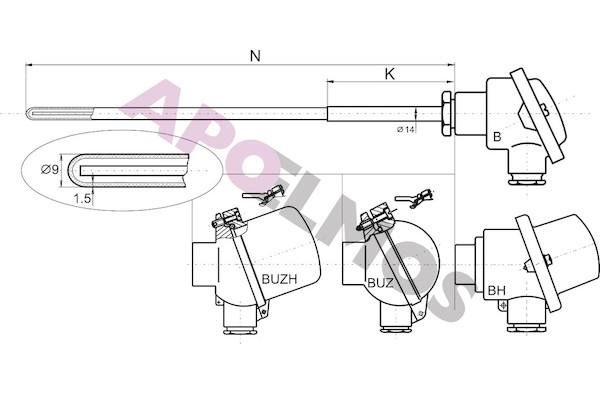

MTC 5M - termočlánek s jednoduchou keramickou jímkou 9 mm
- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřící termočlánkovou vložkou o průměru 4,5mm ( typy Fe-CuNi, NiCr-Ni, NiCrSi-NiSi ).Termočlánková měřící vložka je ukončena ve standartní hlavici typu "B" čtyřpólovou svorkovnicí umožňující napojení příslušného kompenzačního vedení. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku je keramická část svorkovnice měřící vložky nahrazena převodníkem. Není tedy třeba měnit typ použité hlavice. Převodníky lze aplikovat pouze na jednoduché články.
MTC 5MA - termočlánek s jednoduchou keramickou jímkou 9 mm
- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "B" standardní svorkovnicí pro maximálně 2 termočlánkové páry. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584.
