MTC 4 - Termočlánek s jednoduchou keramickou jímkou 24 mm

• :MTC 4 s jednoduchou keramickou jímkou 24 mm K710 Alsint
  MTC 4L s jednoduchou keramickou jímkou 24 mm Luxal 203
  MTC 4S se safírovou jímkou 16 mm
• Jmenovitá délka L:500, 600, 800, 1 000, 1 200, 1 600, 2 000 mm
• Krytí:IP 54
• Ochranná trubka:trubka 24 / 18 mm; safírová jímka - průměr 16 mm
• Provedení:jednoduchý nebo dvojitý termočlánek J nebo K, izolace párů keramickými korálky
  u safírového provedení armatura bez termočlánkového páru z drahých kovů, podpůrná keramika, kapilára
• Rozsah měření:jímka - maximální pracovní teplota 1800 °C
  dle typu termočlánku : 1200°C pro K, 750 °C pro J
  monokrystalický safír - maximální pracovní teplota 1900 °C v inertním prostředí

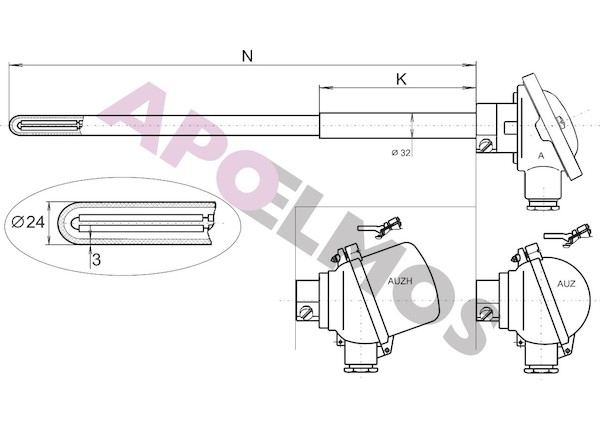

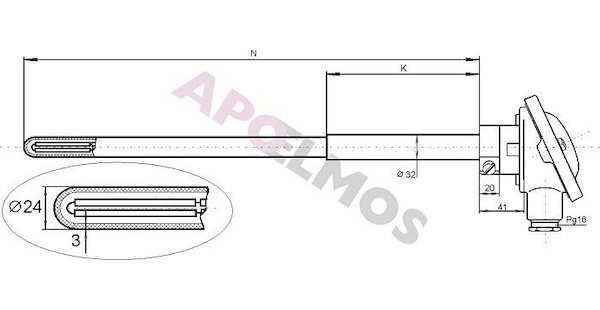

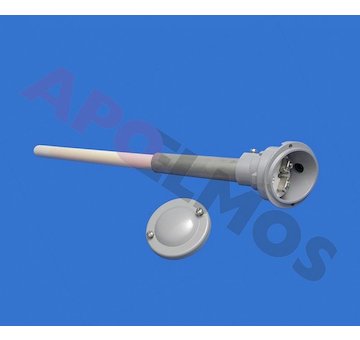

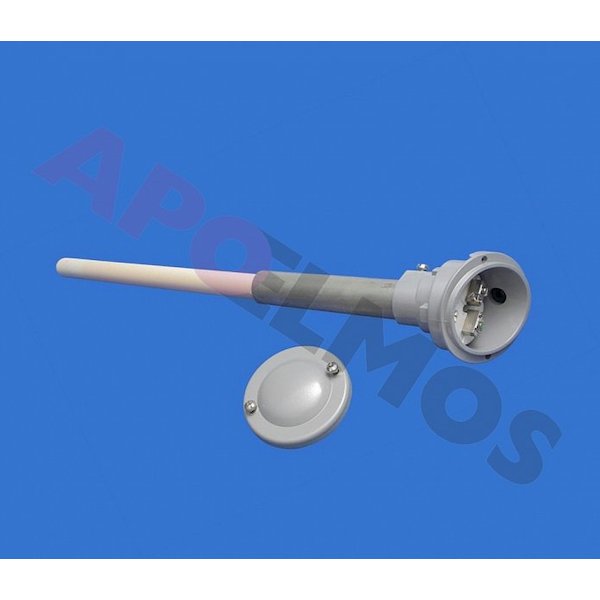

MTC 4 - termočlánek s jednoduchou keramickou jímkou 24 mm
- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů ( Fe-CuNi, NiCr-Ni ) s průměrem větví 3,0mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.

MTC 4L - termočlánek s jednoduchou keramickou jímkou 24 mm
- Termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů ( Fe-CuNi, NiCr-Ni ) s průměrem větví 3,0mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.

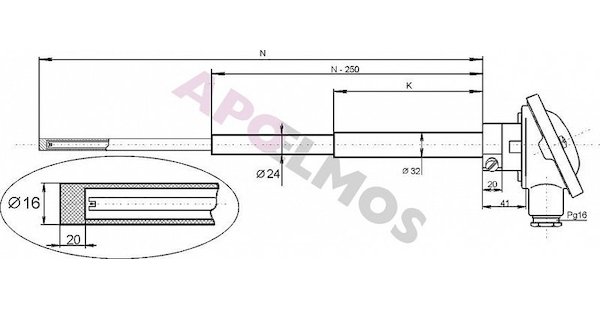

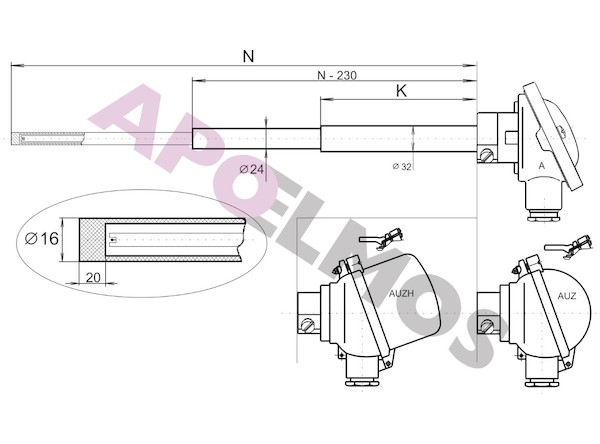

MTC 4S - termočlánek se safírovou jímkou 16 mm
- Termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů ( PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt ) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry.

Výstupním signálem snímačů je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584.
V případě aplikace převodníku do hlavice musí být použita hlavice typu "AUZH". Termočlánkový pár je pak stále zakončen ve svorkovnici, z níž je realizováno propojení příslušným typem kompenzačního vedení s převodníkem instalovaným ve zvýšeném víčku hlavice. Převodníky lze aplikovat pouze na jednoduché články.
