MTC 11 - Termočlánek plášťový typu J, K, L, N

• :MTC 11 plášťové s připojeným vedením
  MTC 11F plášťové s hlavicí F
  MTC 11FS plášťové s hlavicí, pro našroubování
  MTC 11H plášťové s hlavicí B
  MTC 11P plášťové přítlačné
  MTC 11PU plášťové přítlačné, úhlové
  MTC 11R plášťové s rukojetí
  MTC 11U plášťové úhlové s připojeným vedením
• Jmenovitá délka:volitelná délka, 50 až 50 000 mm (50 m)
• Materiál:pláště - INCONEL 600 (2.4816) pro K, 1.4541 (17.248) pro J
• Měřicí rozsah:dle typu termočlánku : 1150 °C pro K a N, 650 °C pro J
• Provedení:průměr termočlánku 1; 1,5; 2; 3; 4,5; 6 mm dle provedení
  ohebné (tvarovatelné) tělo snímače
  volitelné provedení měřícího konce,volitelný typ a délka kompenzačního vedení
• Typ čidla:jednoduchý nebo dvojitý termočlánek J nebo K, lze i L, N

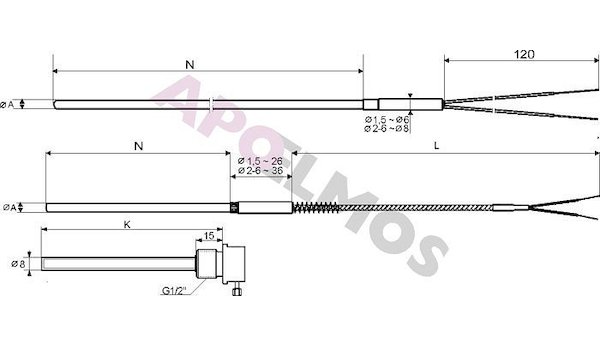

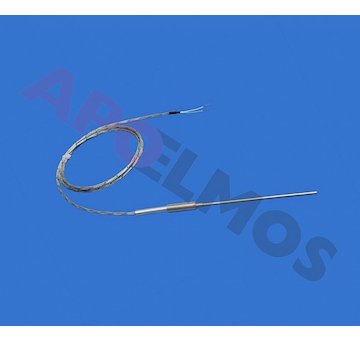

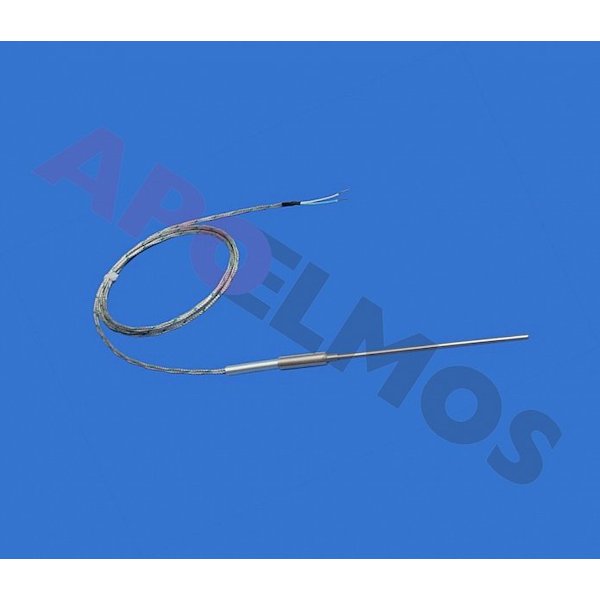

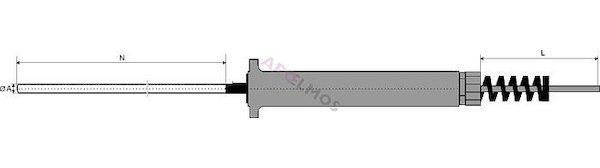

MTC 11 - jedná se o jednoduchý nebo dvojitý plášťový termočlánek s připojeným vedením v provedení s izolovaným nebo uzemněným měřícím bodem. U MTC 11 lze upravit měřící konec do tvaru špičky tak, aby se snadněji vpichoval do měřeného materiálu. K dispozici je volitelný průměr (1; 1,5; 2; 3; 4,5; 6 mm) a jmenovitá délka ohebného pláště. V přechodovém dílu (tzv. "přechodka" ) je pevně napojené kompenzační vedení, které může být zakončeno volnými vývody, nebo některým ze standardních typů konektorů. Výstupním signálem snímače je termoelektrické napětí úměrné k měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou stanoveny normami DIN EN 60584 a DIN 43 710

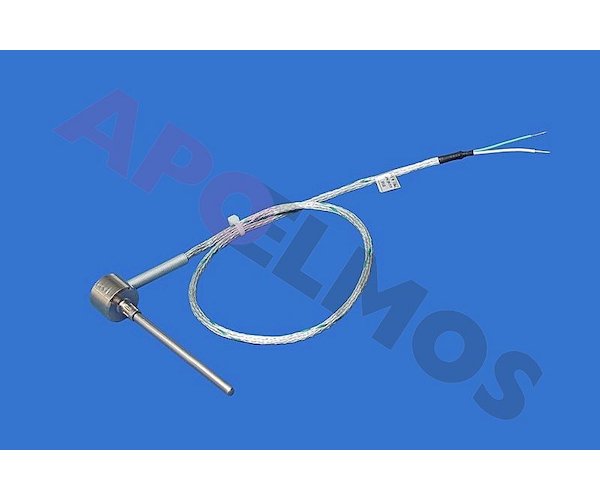

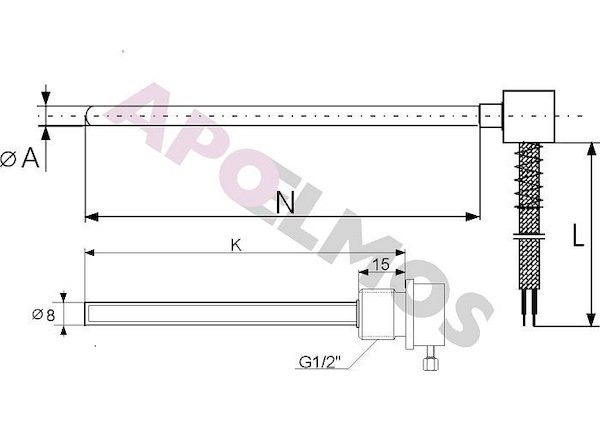

MTC 11U - jednoduchý nebo dvojitý plášťový termočlánek s pravoúhle připojeným vedením v provedení s izolovaným nebo s pláštěm spojeným ( tzv. uzemněným ) měřícím bodem. Možnost úpravy měřícího konce do tvaru špičky pro snadnější vpichování do měřeného materiálu. Volitelný průměr ( 3, 4,5, 6 mm ) a jmenovitá délka ohebného pláště. V přechodovém dílu ( tzv. "přechodka" ) pevně napojené kompenzační vedení, které může být zakončeno volnými vývody nebo některým ze standardních typů konektorů. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normami DIN EN 60584 a DIN 43 710.

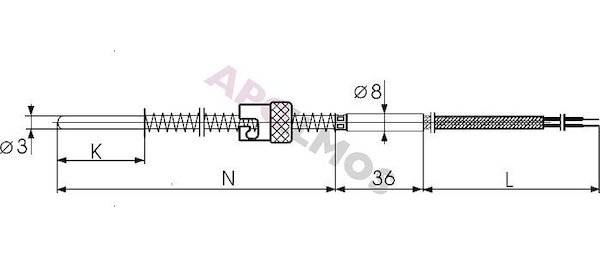

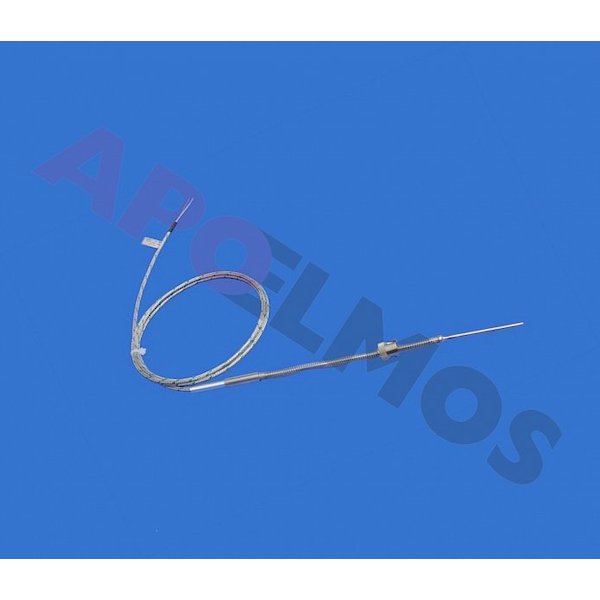

MTC 11P - jednoduchý nebo dvojitý plášťový přítlačný termočlánek s připojeným vedením v provedení s izolovaným nebo s pláštěm spojeným ( tzv. uzemněným ) měřícím bodem. Přítlačné provedení: přítlak realizovaný pružinou u přechodového dílu. Volitelný průměr ( 3 a 4,5 mm ) a jmenovitá délka ohebného pláště. V přechodovém dílu ( tzv. "přechodka" ) pevně napojené kompenzační vedení, které může být zakončeno volnými vývody nebo některým ze standardních typů konektorů. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normami DIN EN 60584 a DIN 43 710.

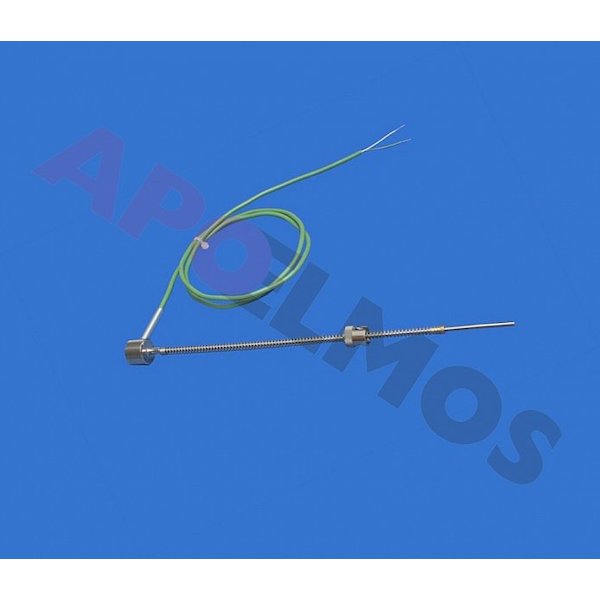

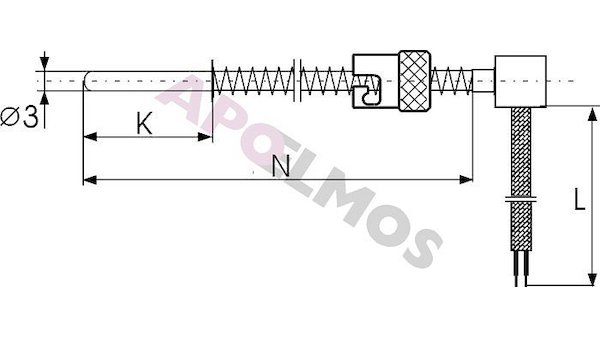

MTC 11PU - jednoduchý nebo dvojitý plášťový přítlačný termočlánek s pravoúhle připojeným vedením v provedení s izolovaným nebo s pláštěm spojeným ( tzv. uzemněným ) měřícím bodem. Přítlačné provedení: přítlak realizovaný pružinou u přechodového dílu. Volitelný průměr ( 3 a 4,5 mm ) a jmenovitá délka ohebného pláště. V přechodovém dílu ( tzv. "přechodka" ) pevně napojené kompenzační vedení, které může být zakončeno volnými vývody nebo některým ze standardních typů konektorů. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normami DIN EN 60584 a DIN 43 710.

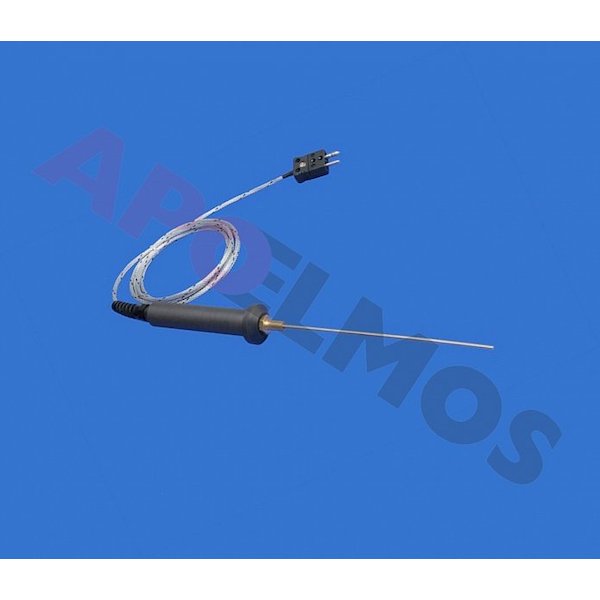

MTC 11R - jednoduchý nebo dvojitý plášťový termočlánek s rukojetí a připojeným vedením v provedení s izolovaným nebo s pláštěm spojeným (tzv. uzemněným) měřícím bodem. Možnost úpravy měřícího konce do tvaru špičky pro snadnější vpichování do měřeného materiálu. Volitelný průměr ( 2, 3, 4,5, 6 mm ) a jmenovitá délka ohebného pláště. Snímač má v rukojeti pevně napojené kompenzační vedení, které může být zakončeno volnými vývody nebo některým ze standardních typů konektorů. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normami DIN EN 60584 a DIN 43 710.

MTC 11F - termočlánek jednoduchý nebo dvojitý s mini hlavicí v provedení s izolovaným nebo s pláštěm spojeným ( tzv. uzemněným ) měřícím bodem. Provedení měřícího konce je možné buďto standartní nebo se špičkou pro snadnější vpichování snímače do měřeného materiálu. Provedení studeného konce termočlánku je v mini hlavici typu "F" s mini dvou nebo čtyřpólovou svorkovnicí. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normami DIN EN 60584 a DIN 43 710.

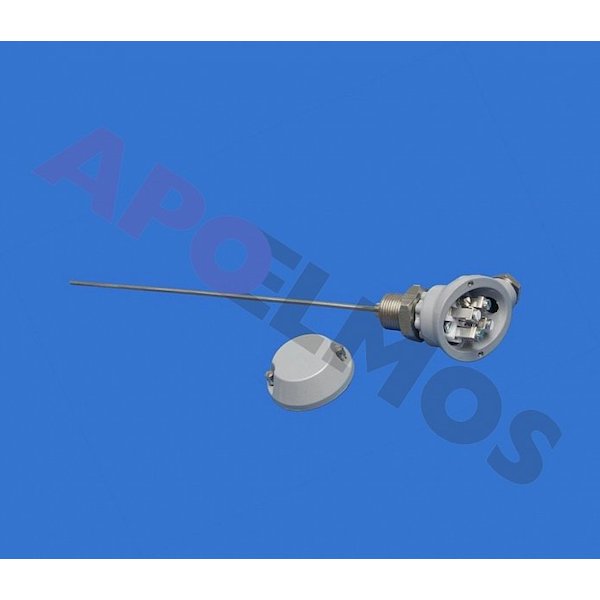

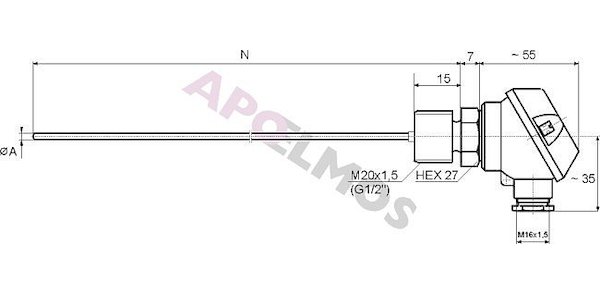

MTC 11FS -  termočlánek jednoduchý nebo dvojitý s mini hlavicí pro našroubování v provedení s izolovaným nebo s pláštěm spojeným ( tzv. uzemněným ) měřícím bodem. Volitelný způsob procesního připojení ( typ závitu ) a těsněné nebo netěsněné provedení ( průchod stonku snímače závitovou částí). Těsněné provedení je letováno stříbrem s teplotní odolností do 740°C. Provedení studeného konce termočlánku je v mini hlavici typu "F" s mini dvou nebo čtyřpólovou svorkovnicí. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normami DIN EN 60584 a DIN 43 710.

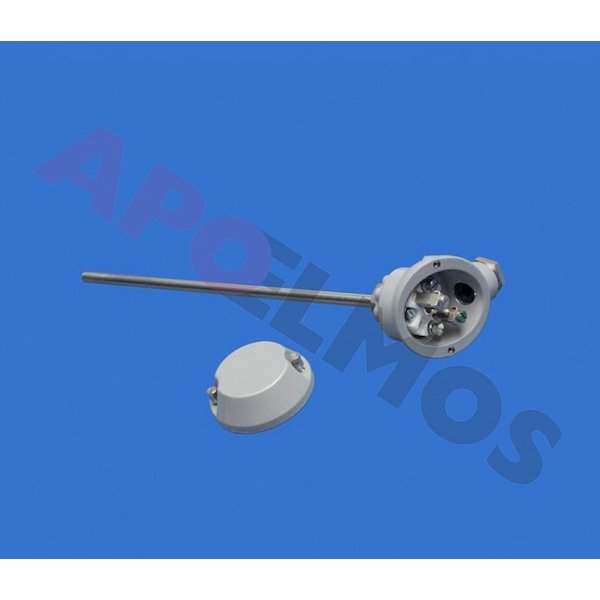

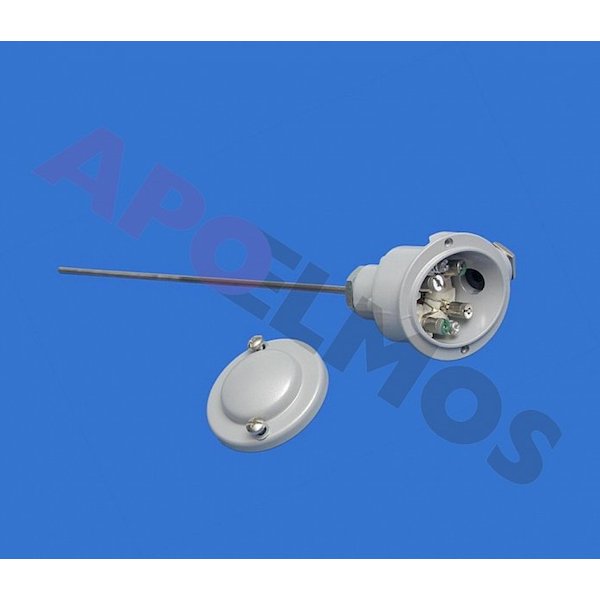

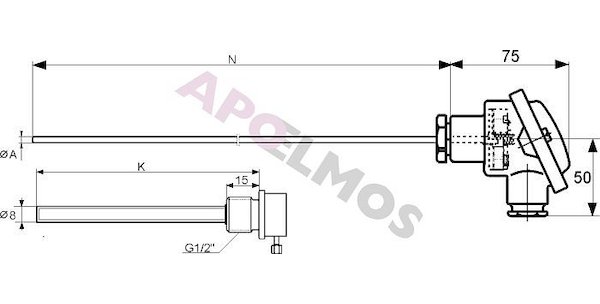

MTC 11H - termočlánek jednoduchý nebo dvojitý s malou hlavicí a měřící termočlánkovou vložkou průměru 6 mm, 4.5 mm nebo 3 mm ( typy Fe-CuNi, NiCr-Ni, NiCrSi-NiSi ) v provedení s izolovaným nebo s pláštěm spojeným ( tzv. uzeměným ) měřícím bodem. Termočlánková měřící vložka je ukončena ve standartní hlavici typu "B" čtyřpólovou svorkovnicí umožňující napojení příslušného kompenzačního vedení. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku je keramická část svorkovnice měřící vložky nahrazena převodníkem. Není tedy třeba měnit typ použité hlavice. Převodníky lze aplikovat pouze na jednoduché články.
