SRN / DAN - Pneumatické pohony
Ex
- Cena:Na dotaz
-
Pro stanovení Vaší ceny nás kontaktujte.
- Certifikáty:ATEX Ex II 2 GD c Tx.; SIL3 dle IEC 61508
- Kroutící moment:8 až 8 000 Nm
- Médium:vzduch stlačený filtrovaný (25μm), suchý nebo přimazávaný
- Pracovní tlak:2 až 8 barů
- Pracovní úhel:0 až 90 °
- Procesní připojení:dle ISO 5211 - F03 až F25; dle NAMUR; dle VDI/VDE 3845
- Procesní teplota:- 20 až 80 °C
vysokoteplotní provedení do 150°C, nízkoteplotní provedení od -50°C do +60°C - Provedení:materiál: eloxovaný hliník; těsnění: NBR
- Typ:SRN - pohony jednočinné
DAN - pohony dvojčinné

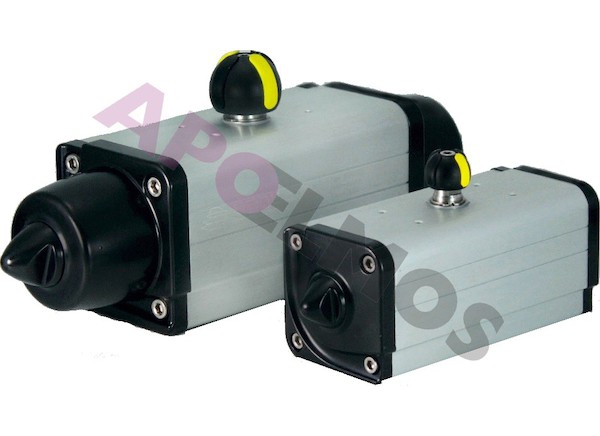

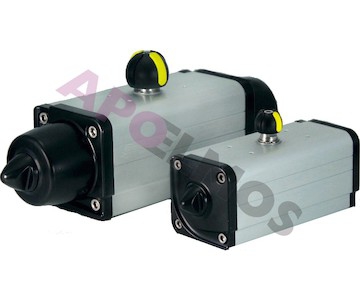

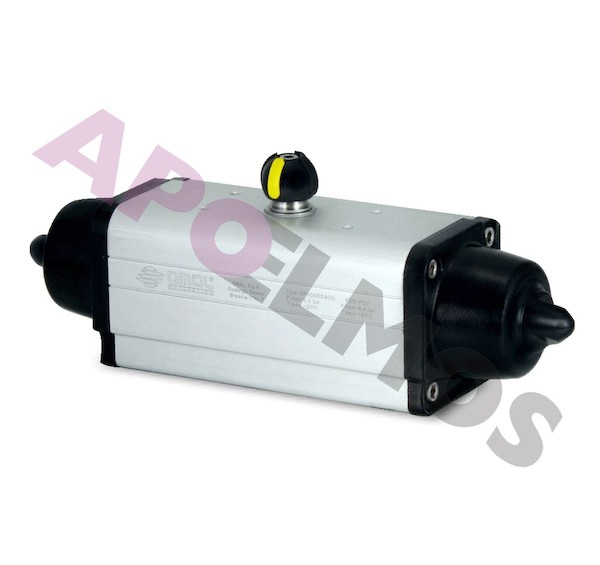

Jednočinné (SRN) a dvojčinné (DAN) pneumatické pohony OMAL jsou určeny k ovládání kulových kohoutů
a klapek pomocí stlačeného vzduchu. Pohony pracují na principu dvojzvratné páky. Síla vznikající působením
tlaku vzduchu na dva posuvné písty je přenášena dvojitou pákou na výstupní hřídel pohonu. Kinematika tohoto
mechanismu poskytuje nejvyšší kroutící moment v koncových polohách, tzn. při začátku otvírání a při dovírání
kohoutu/klapky. Pneupohony je možné dodat v ocelovém nebo nerezovém provedení
