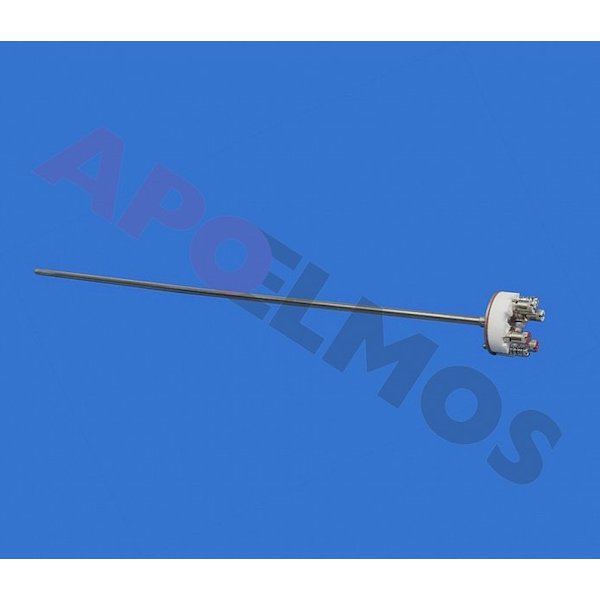

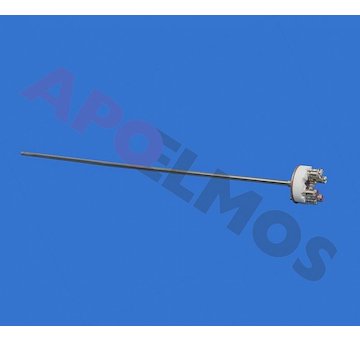

MTR 15 - Odporové měřící vložky pro snímače teploty MTR
- Cena:od 956 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
- Jmenovitá délka:volitelná; 50 až 15 000 mm
- Materiál:pláště - nerezová ocel 1.4541 (17.248)
volitelný průměr pláště 3 mm, 4,5 mm, 5 mm nebo 6 mm - Provedení:připojovací standardní svorkovnice typu B nebo provedení s převodníkem
měřící element izolován od pláště - Rozsah měření:- 200 °C až 600 °C
- Třída přesnosti:dle DIN EN 60751
- Typ čidla:jednoduchý nebo dvojitý senzor Pt100, Pt500, Pt 1000
zapojení dvouvodič, třívodič, čtyřvodič

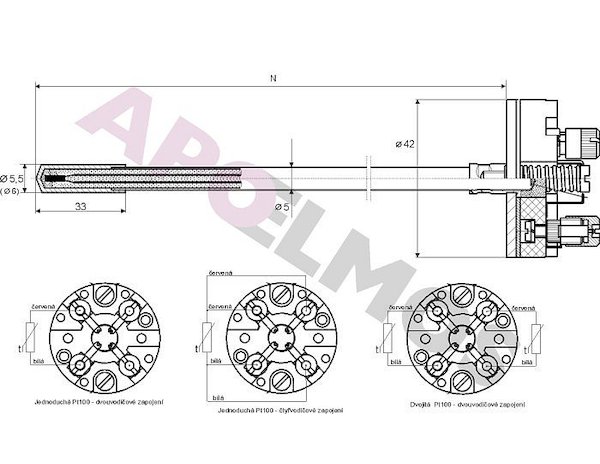

Jednoduchá nebo dvojitá odporová měřící vložka z plášťového materiálu. Studený konec snímače je realizován čtyřpólovou nebo šestipólovou svorkovnicí, umožňující připojení propojovacího vedení. V případě jednoduchého snímače je měřící vložka zapojena čtyřvodičově s oboustrannou kompenzací odporu přívodního vedení. Dvojitý snímač může být zapojen třívodičově s jednostrannou kompenzací odporu přívodního vedení nebo dvouvodičově bez této kompenzace. Při provedení s převodníkem je keramická část zakončovací svorkovnice nahrazena převodníkem. Převodníky lze aplikovat pouze na jednoduché snímače. Výstupním signálem snímače hodnota odporu měřícího okruhu úměrná měřené teplotě. Závislost odporu na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60751 (TS 90).
