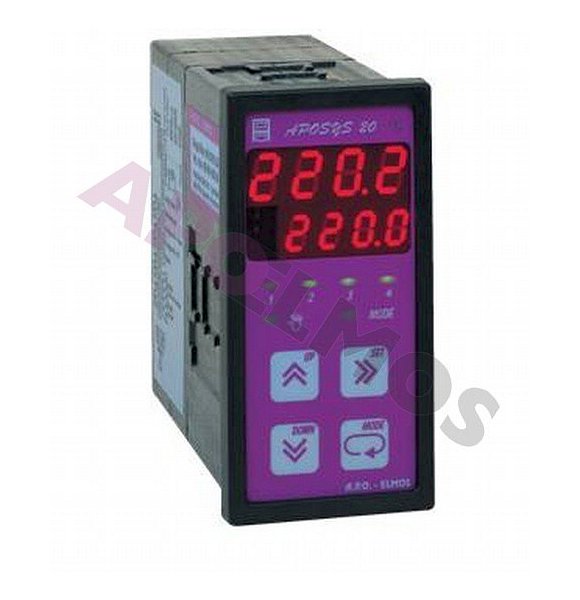

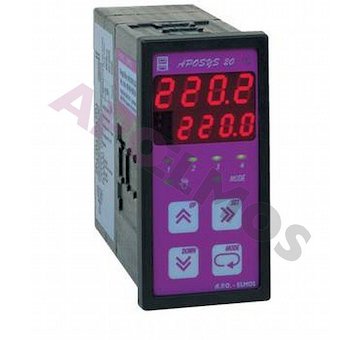

APOSYS 20 - Mikroprocesorový PID regulátor pro řízení elektrických pohonů

• Dodací lhůta :2 týdny
• Displej:dvojitý 4místný LED červený
• Galvanické oddělení:ano
• Komunikace:RS 232, RS 485
• Krytí:IP 54
• Napájení:230 VAC
• Otvor do panelu:43,5x90,5 mm (s otvory průměr 3 mm v rozích)
• Ovládání:z čelního panelu - 4 tlačítka nebo PC
• Počet/typ vstupů:1/Pt100, Ni1000, J, K, E, T, R, S, B, N, proudový nebo napěťový signál + zpětná vazba/odporový vysílač, proudový nebo napěťový signál
• Počet/typ výstupů:4/3x relé, 1x analog
• Pracovní teplota:0 až 60 °C
• Provedení:panelové
• Přesnost:±0,1 %
• Reálný čas:ne
• Regulační algoritmy:PID, on/off
• Rozměry:48x96x119 mm
• Zálohování dat:FLASH
• Záruka :3 roky

Regulátor APOSYS 20 je kompaktní PID regulátor, určený k řízení elektrických pohonů regulačních a směšovacích armatur. Patří mezi spojité regulátory, složený z proporcionální, integrační a derivační části.

Vstupní část přístroje je osazena univerzálním šestnáctibitovým převodníkem s galvanickým oddělením, který umožňuje připojit na vstupní svorky odporový snímač Pt100 nebo Ni1000, termočlánky J, K, E, T, R, S, B, N, unifikovaný proudový či napěťový signál. Zvolit typ vstupního signálu lze v programovacím módu.

Pro řízení elektrických pohonů je k dispozici zpětná vazba (odporový vysílač, proudový signál 4 až 20 mA nebo napěťový signál 0 až 10 V).

Regulovat elektrický pohon lze spojitě pomocí analogového výstupu nebo pulsně pomocí výstupních relé. Přístroj je vybaven signalizací alarmu. Stav výstupů je indikován kontrolkami. Přístroj se ovládá čtyřmi klávesami na čelním panelu nebo pomocí PC po komunikační lince (RS 232 nebo RS 485).

Regulátor je možno použít k řízení pohonů BELIMO, ZPA Nová Paka, EKOREX, Landis, Sauter, Johnson Controls, Honeywell, ZPA Pečky a dalších. S pomocí pozicionérů firmy Foxboro lze regulátorem řídit i pneumatické pohony.
