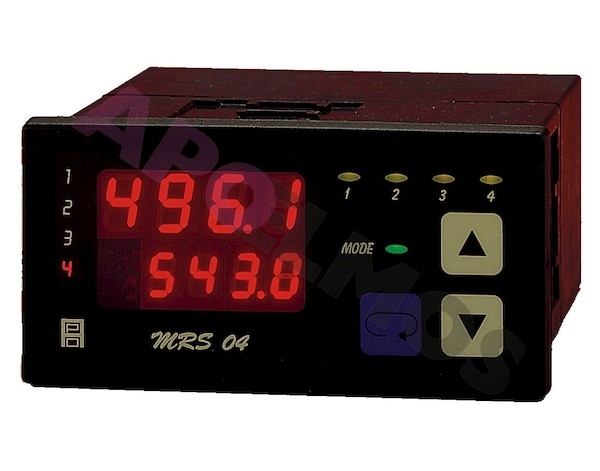

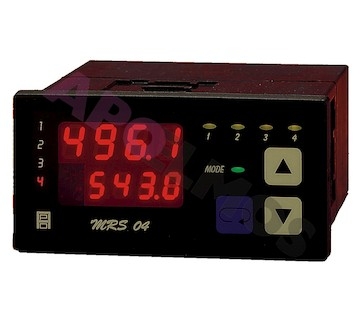

MRS 04 - Mikroprocesorový PID regulátor pro 4 okruhy
- Cena:od 8 270 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
Pro přidání produktu do košíku je nutné postupně projít jednotlivé kroky konfigurace. Pro kompletaci produktu nelze žádné kroky vynechat.
- Dodací lhůta :2 týdny
- Displej:dvojitý 4místný LED červený
- Galvanické oddělení:ne
- Komunikace:RS 232, RS 485
- Krytí:IP 54
- Napájení:230 VAC, 24 VAC, 24 VDC
- Otvor do panelu:90,5x43,5 mm (s otvory průměr 3 mm v rozích)
- Ovládání:z čelního panelu - 3 tlačítka nebo PC
- Počet/typ vstupů:4/4 až 20 mA, 0 až 20 mA, 0 až 5 V
- Počet/typ výstupů:5/4x relé, 1x analog
- Pracovní teplota:0 až 60 °C
- Provedení:panelové
- Přesnost:±0,25 %
- Reálný čas:ano
- Regulační algoritmy:on/off, PID
- Rozměry:96x48x119 mm
- Zálohování dat:EEPROM
- Záruka :3 roky
Regulátor MRS 04 je mikroprocesorový regulační systém, určený k monitorování a řízení technologických procesů. Patří mezi spojité regulátory, složený z proporcionální, integrační a derivační části.
Vstupní část přístroje umožňuje připojení čtyř vstupních signálů proudových 4 ~ 20 mA (0 ~ 20 mA) nebo napěťových 0 ~ 5 V. Výstupní prvky jsou miniaturní relé. Stav výstupů je indikován kontrolkami.
Regulátor má velice důležitou funkci „přiřazení vstupu k regulačnímu okruhu”. Ke každému ze čtyř regulačních okruhů lze v programovacím módu přiřadit libovolný ze čtyř vstupů. Díky této funkci je přístroj velice variabilní. Lze jej nakonfigurovat pro regulaci čtyř samostatných okruhů nebo např. jako kaskádový regulátor apod.
Přístroj se ovládá třemi klávesami na čelním panelu. Parametry se nastavují zvlášť pro každý regulační okruh. Veškerá naprogramovaná data jsou uložena v paměti EEPROM, čímž je jejich zálohování zajištěno i po vypnutí přístroje. Přístup do programování parametrů lze zablokovat pomocí hesla. Je možno zamezit přístup do všech nastavení, nebo ponechat volný přístup k nastavení žádané hodnoty.
Průběh regulace je na konstantní hodnotu (u provedení MRS 04-1). Jedním z programovatelných parametrů je typ regulace. Lze použít regulaci dvoustavovou, proporcionální, proporcionální třístavovou, PID nebo PID třístavovou. K automatickému přednastavení konstant PID regulace slouží funkce TUNE. Výstup dat je realizován po seriové komunikační lince RS 232. Komunikace je typu master - slave.
- TD-R-12-01 (vydání 10, MRS 04-1xxx).pdf
- TD-R-12-02 (vydání 9, MRS 04-2xxx).pdf
- TD-R-12-03 (vydání 9, MRS 04-3xxx).pdf
- TD-R-12-10 (vydání 9, MRS 04-4xxx).pdf
- TD-R-12-12 (vydání 10, MRS 04-5xxx).pdf
