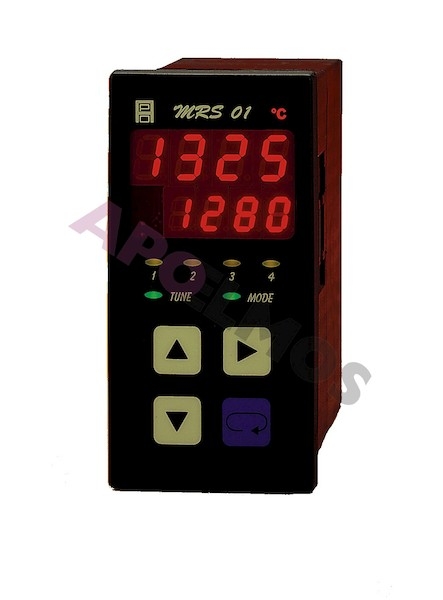

MRS 01 - Mikroprocesorový PID regulátor
- Cena:od 8 270 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
Pro přidání produktu do košíku je nutné postupně projít jednotlivé kroky konfigurace. Pro kompletaci produktu nelze žádné kroky vynechat.
- Dodací lhůta :2 týdny
- Displej:dvojitý 4místný LED červený
- Galvanické oddělení:ne
- Komunikace:RS 232
- Krytí:IP 54
- Napájení:230 VAC, 24 VAC, 24 VDC
- Otvor do panelu:43,5x90,5 mm (s otvory průměr 3 mm v rozích)
- Ovládání:z čelního panelu - 4 tlačítka nebo PC
- Počet/typ vstupů:1/Pt100, Ni1000, J, K, E, T, proudový nebo napěťový signál
- Počet/typ výstupů:5/4x relé, 1x analog
- Pracovní teplota:0 až 60 °C
- Provedení:panelové
- Přesnost:±0,1 %
- Reálný čas:ne
- Regulační algoritmy:on/off, PID
- Rozměry:48x96x119 mm
- Zálohování dat:EEPROM
- Záruka :3 roky
Regulátor MRS 01 je mikroprocesorový regulační systém, určený k monitorování a řízení technologických procesů.
Vstupní část přístroje je osazena univerzálním šestnáctibitovým převodníkem, který umožňuje připojit na vstupní svorky odporový snímač Pt100 nebo Ni1000, několik typů termočlánků, unifikovaný proudový či napěťový signál. Zvolit typ vstupního signálu lze v programovacím módu.
Výstupní prvky jsou miniaturní relé. Stav výstupů je indikován kontrolkami. Na výstupu 1 je realizováno topení, na výstupu 2 chlazení, výstupy 3 a 4 jsou alarmové. Pro třístavovou regulaci se využívají výstupy 1 a 2. Přístroj se ovládá čtyřmi klávesami na čelním panelu. Veškerá naprogramovaná data jsou uložena v paměti EEPROM, čímž je jejich zálohování zajištěno i po vypnutí přístroje. Přístup do programování parametrů lze zablokovat pomocí hesla. Je možno zamezit přístup do všech nastavení, nebo ponechat volný přístup k nastavení žádané hodnoty.
Průběh regulace je na konstantní hodnotu (u provedení MRS 01-1). Jedním z programovatelných parametrů je typ regulace. Lze použít regulaci dvoustavovou, proporcionální, proporcionální třístavovou, PID nebo PID třístavovou. K automatickému přednastavení konstant PID regulace slouží funkce TUNE.
Výstup dat je realizován po seriové komunikační lince RS 232. Komunikace je typu master - slave. Součástí dodávky je komunikační protokol a program pro dálkové nastavení a archivaci dat.
- TD-R-11-02(vydání 10, MRS 01-2xxx).pdf
- TD-R-11-03(vydání 10, MRS 01-3xxx).pdf
- TD-R-11-01(vydání 11, MRS 01-1xxx).pdf
- TD-R-11-01(EN, vydání 5, MRS01-1xxx).pdf
