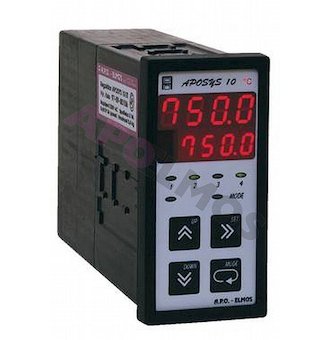

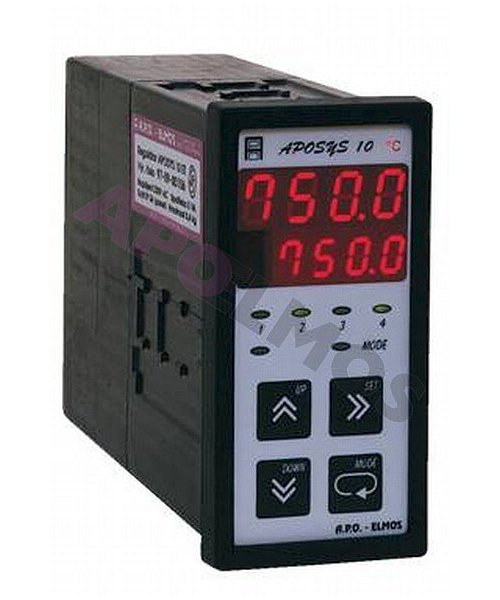

APOSYS 10 - Mikroprocesorový PID regulátor
- Cena:od 9 020 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
Pro přidání produktu do košíku je nutné postupně projít jednotlivé kroky konfigurace. Pro kompletaci produktu nelze žádné kroky vynechat.
- Dodací lhůta :2 týdny
- Displej:dvojitý 4místný LED červený
- Galvanické oddělení:ano
- Komunikace:RS 232, RS 485 s možností galvanického oddělení
- Krytí:IP 54
- Napájení:230 VAC, 24 VAC, 24 VDC
- Otvor do panelu:43,5x90,5 mm (s otvory průměr 3 mm v rozích)
- Ovládání:z čelního panelu - 4 tlačítka nebo PC
- Počet/typ vstupů:1/Pt100, Ni1000, J, K, E, T, R, S,B, proudový nebo napěťový signál
- Počet/typ výstupů:5/4x relé, 1x analog
- Pracovní teplota:0 až 60 °C
- Provedení:panelové
- Přesnost:±0,1 %
- Reálný čas:ano
- Regulační algoritmy:on/off, PID
- Rozměry:48x96x119 mm
- Zálohování dat:EEPROM
- Záruka :3 roky
Regulátor APOSYS 10 je mikroprocesorový regulační systém, určený k monitorování a řízení technologických procesů.
Vstupní část přístroje je osazena univerzálním šestnáctibitovým převodníkem s galvanickým oddělením, který umožňuje připojit na vstupní svorky odporový snímač Pt100 nebo Ni1000, několik typů termočlánků, unifikovaný proudový či napěťový signál. Zvolit typ vstupního signálu lze v programovacím módu. Výstupní prvky jsou miniaturní relé. Stav výstupů je indikován kontrolkami. Na výstupu 1 je realizováno topení, na výstupu 2 chlazení, výstupy 3 a 4 jsou alarmové. Pro třístavovou regulaci se využívají výstupy 1 a 2.
Přístroj se ovládá čtyřmi klávesami na čelním panelu. Veškerá naprogramovaná data jsou uložena v paměti EEPROM, čímž je jejich zálohování zajištěno i po vypnutí přístroje. Přístup do programování parametrů lze zablokovat pomocí hesla. Je možno zamezit přístup do všech nastavení, nebo ponechat volný přístup k nastavení žádané hodnoty.
Průběh regulace je na konstantní hodnotu (u provedení APOSYS 10-1). Jedním z programovatelných parametrů je typ regulace. Lze použít regulaci dvoustavovou, proporcionální, PID nebo PID třístavovou. K automatickému přednastavení konstant PID regulace slouží funkce TUNE. Výstup dat je realizován po seriové komunikační lince RS 232 nebo RS 485. Komunikace je typu master - slave. Sériovou linku lze objednat izolovanou. Součástí dodávky je komunikační protokol a program pro dálkové nastavení a archivaci dat.
