MTR 16 - Snímač teploty odporový s nerez jímkou, 8 mm
- Cena:od 1 133 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
- :MTR 16 s kovovou jímkou 8 mm
MTR 16N s kovovou jímkou 8 mm pro našroubování
MTR 16NP s kovovou jímkou 8 mm pro našroubování s převodníkem
MTR 16P s kovovou jímkou 8 mm a převodníkem
MTR 16S s kovovou jímkou 8 mm a navařeným šroubením
MTR 16SP s kovovou jímkou 8 mm a navařeným šroubením a převodníkem - Jmenovitá délka:100 až 2 500 mm
- Krytí:IP 54
- Materiál jímky:nerez ocel 1.4541 (17248), průměr 8 x 1 mm
nerez ocel 1.4841 (17255), průměr 8 x 1 mm - Procesní připojení:M20 x 1,5; G 1/2
- Provedení:hlavice série B, hliníková slitina, vývodka M20 x 1,5; volitelný převodník
- Rozsah měření:- 200 až 600 °C
- Typ čidla:jednoduchý nebo dvojitý senzor Pt100, Pt500, Pt 1000

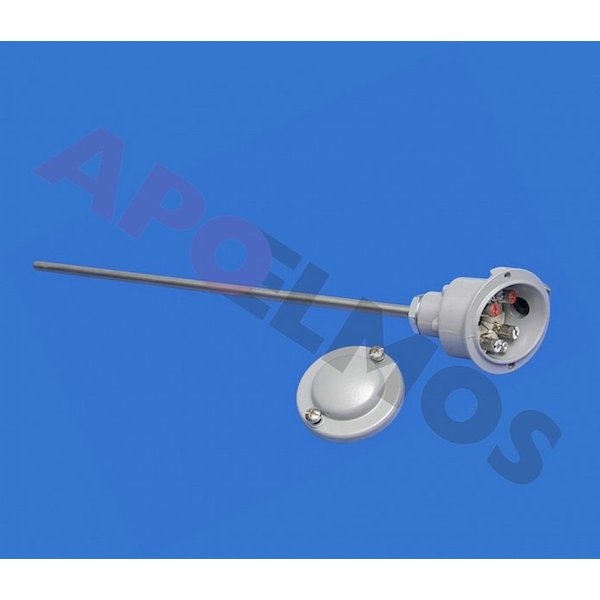

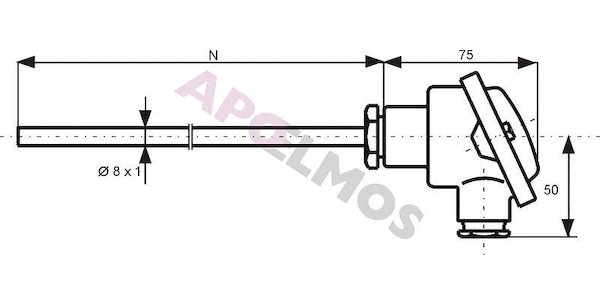

MTR 16 - odporový snímač teploty s kovovou jímkou 8 mm
- teplotní snímač s kovovou jímkou, jednoduchý nebo dvojitý, s měřící odporovou vložkou průměru 4,5 mm ( typy 1x"Pt100", 2x"Pt100", 1x"Pt500", 2x"Pt500", 1x"Pt1000", 2x"Pt1000 ). Studený konec měřícího senzoru je zakončen hlavicí typu B, která chrání zakončovací svorkovnici měřící vložky. V případě jednoduchého snímače je měřící vložka zapojena čtyřvodičově s oboustrannou kompenzací odporu přívodního vedení. Dvojitý snímač může být zapojen třívodičově s jednostrannou kompenzací odporu přívodního vedení a nebo dvouvodičově bez této kompenzace.

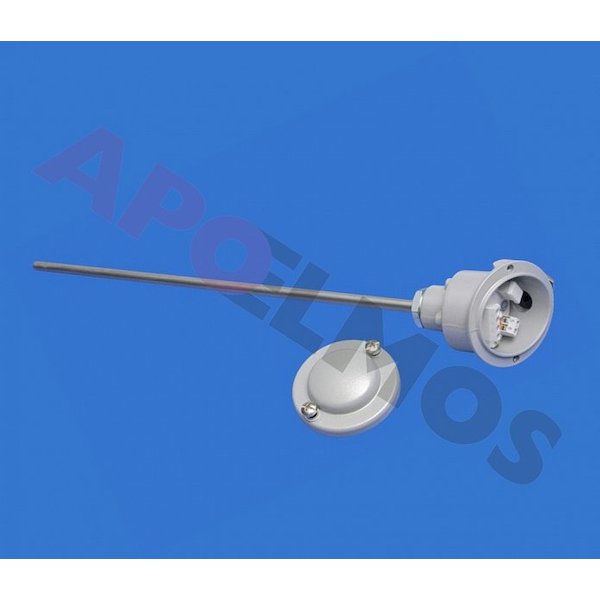

MTR 16P - odporový snímač teploty s kovovou jímkou 8 mm a převodníkem
- teplotní snímač s kovovou jímkou a měřící odporovou vložkou průměru 4,5 mm ( typy 1x"Pt100", 1x"Pt500", 1x"Pt1000" ). Studený konec měřícího senzoru je zakončen hlavicí typu B, která chrání instalovaný převodník zapojený na měřící vložku. Měřící odporová vložka je vnitřně zapojena čtyřvodičově s oboustrannou kompenzací odporu přívodního vedení.

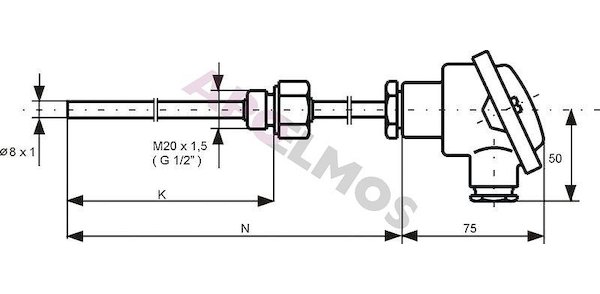

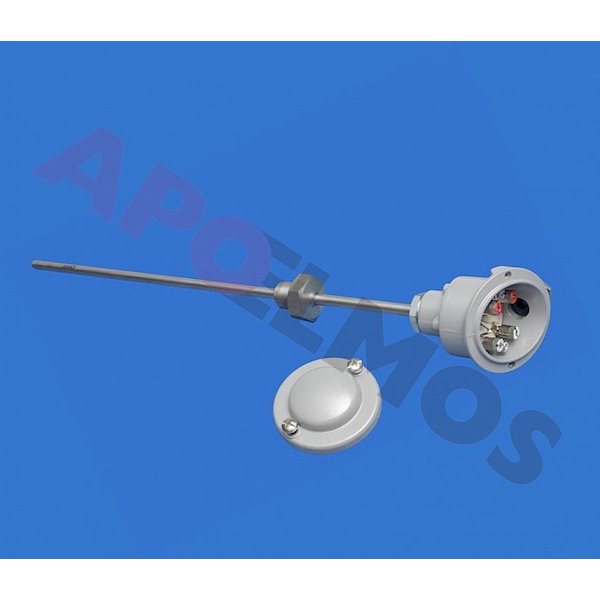

MTR 16S - odporový snímač teploty s kovovou jímkou 8 mm a navařeným šroubením
- teplotní snímač s kovovou jímkou, jednoduchý nebo dvojitý, s měřící odporovou vložkou průměru 4,5 mm ( typy 1x"Pt100", 2x"Pt100", 1x"Pt500", 2x"Pt500", 1x"Pt1000", 2x"Pt1000 ). Studený konec měřícího senzoru je zakončen hlavicí typu B, která chrání zakončovací svorkovnici měřící vložky. V případě jednoduchého snímače je měřící vložka zapojena čtyřvodičově s oboustrannou kompenzací odporu přívodního vedení. Dvojitý snímač může být zapojen třívodičově s jednostrannou kompenzací odporu přívodního vedení a nebo dvouvodičově bez této kompenzace.

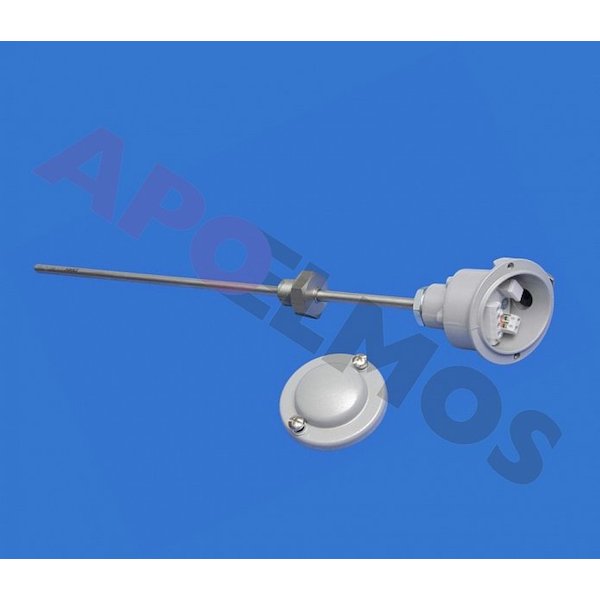

MTR 16SP - odporový snímač teploty s kovovou jímkou 8 mm, navařeným šroubením a převodníkem
- teplotní snímač s kovovou jímkou a měřící odporovou vložkou průměru 4,5 mm ( typy 1x"Pt100", 1x"Pt500", 1x"Pt1000" ). Studený konec měřícího senzoru je zakončen hlavicí typu B, která chrání instalovaný převodník zapojený na měřící vložku. Měřící odporová vložka je vnitřně zapojena čtyřvodičově s oboustrannou kompenzací odporu přívodního vedení.

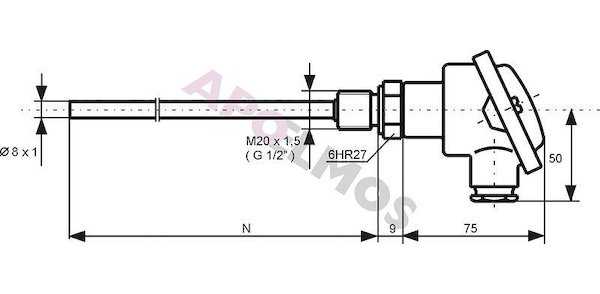

MTR 16N - odporový snímač teploty s kovovou jímkou 8 mm pro našroubování
- teplotní snímač s kovovou jímkou, jednoduchý nebo dvojitý, s měřící odporovou vložkou průměru 4,5 mm ( typy 1x"Pt100", 2x"Pt100", 1x"Pt500", 2x"Pt500", 1x"Pt1000", 2x"Pt1000 ). Studený konec měřícího senzoru je zakončen hlavicí typu B, která chrání zakončovací svorkovnici měřící vložky. V případě jednoduchého snímače je měřící vložka zapojena čtyřvodičově s oboustrannou kompenzací odporu přívodního vedení. Dvojitý snímač může být zapojen třívodičově s jednostrannou kompenzací odporu přívodního vedení a nebo dvouvodičově bez této kompenzace.

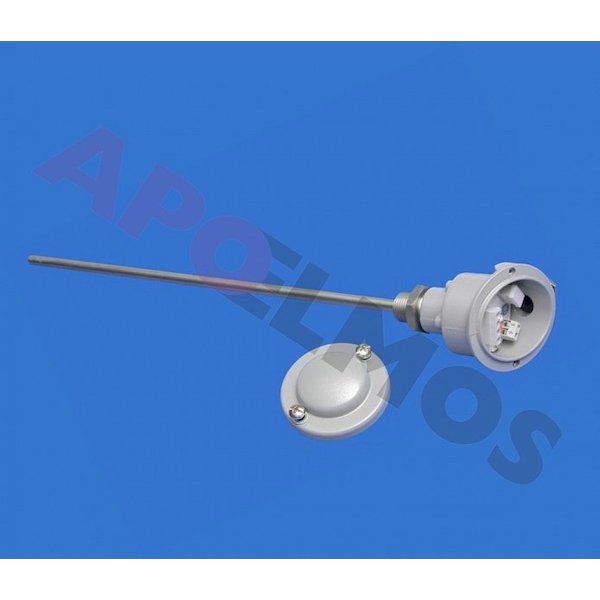

MTR 16NP - odporový snímač teploty s kovovou jímkou 8 mm pro našroubování a převodníkem
- teplotní snímač s kovovou jímkou a měřící odporovou vložkou průměru 4,5 mm ( typy 1x"Pt100", 1x"Pt500", 1x"Pt1000" ). Studený konec měřícího senzoru je zakončen hlavicí typu B, která chrání instalovaný převodník zapojený na měřící vložku. Měřící odporová vložka je vnitřně zapojena čtyřvodičově s oboustrannou kompenzací odporu přívodního vedení.
Výstupním signálem z měřícího senzoru je hodnota odporu měřícího okruhu úměrná měřené teplotě.
Závislost odporu na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60751 (TS 90).
Výstupním signálem snímače s převodníkem je unifikovaný signál ( nejčastěji proudový 4-20mA ) přímo úměrný měřené teplotě ve zvoleném rozsahu.
